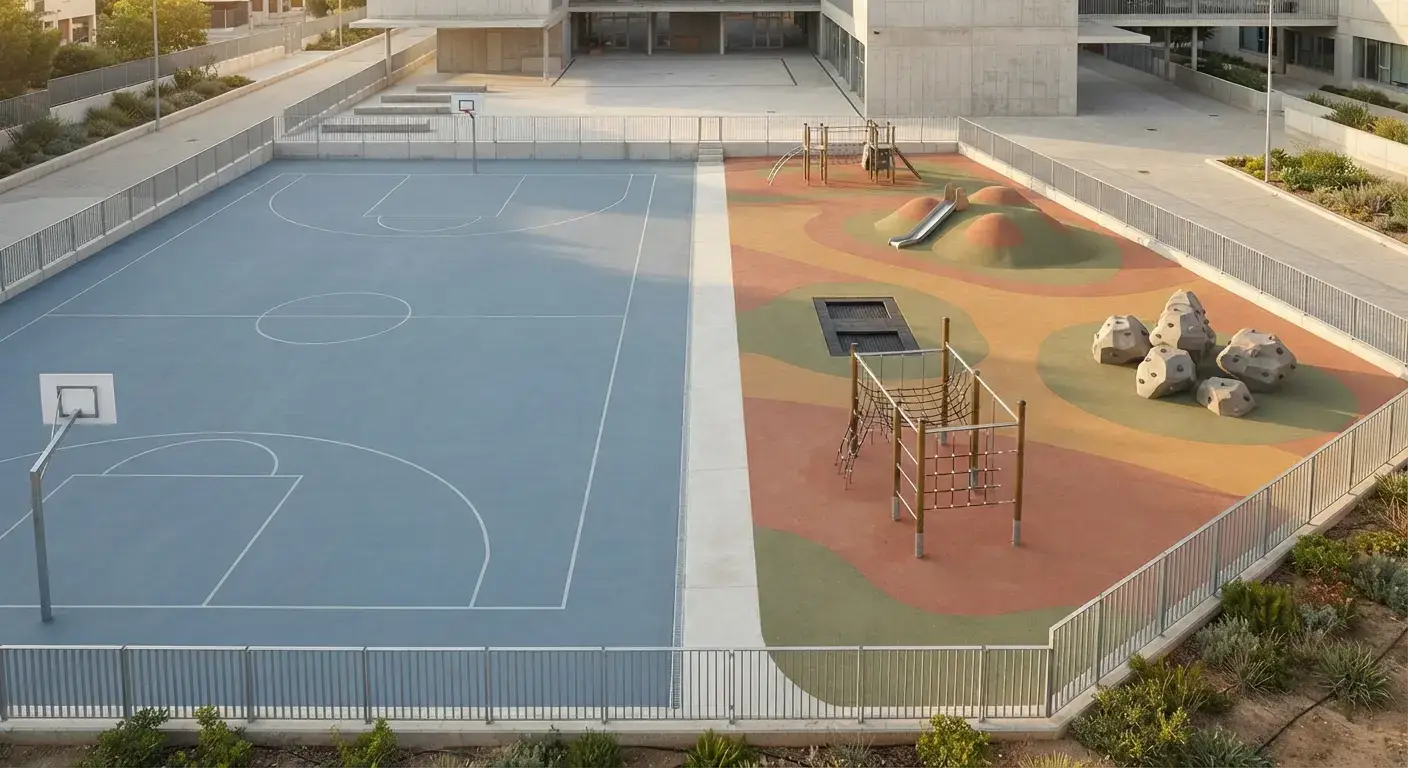

Pavimento para patio de colegio: instalación y reforma en Madrid
Zona deportiva y zona de juegos en un solo proyecto, ejecutado en la ventana de verano y entregado con el dossier antes del 1 de septiembre.

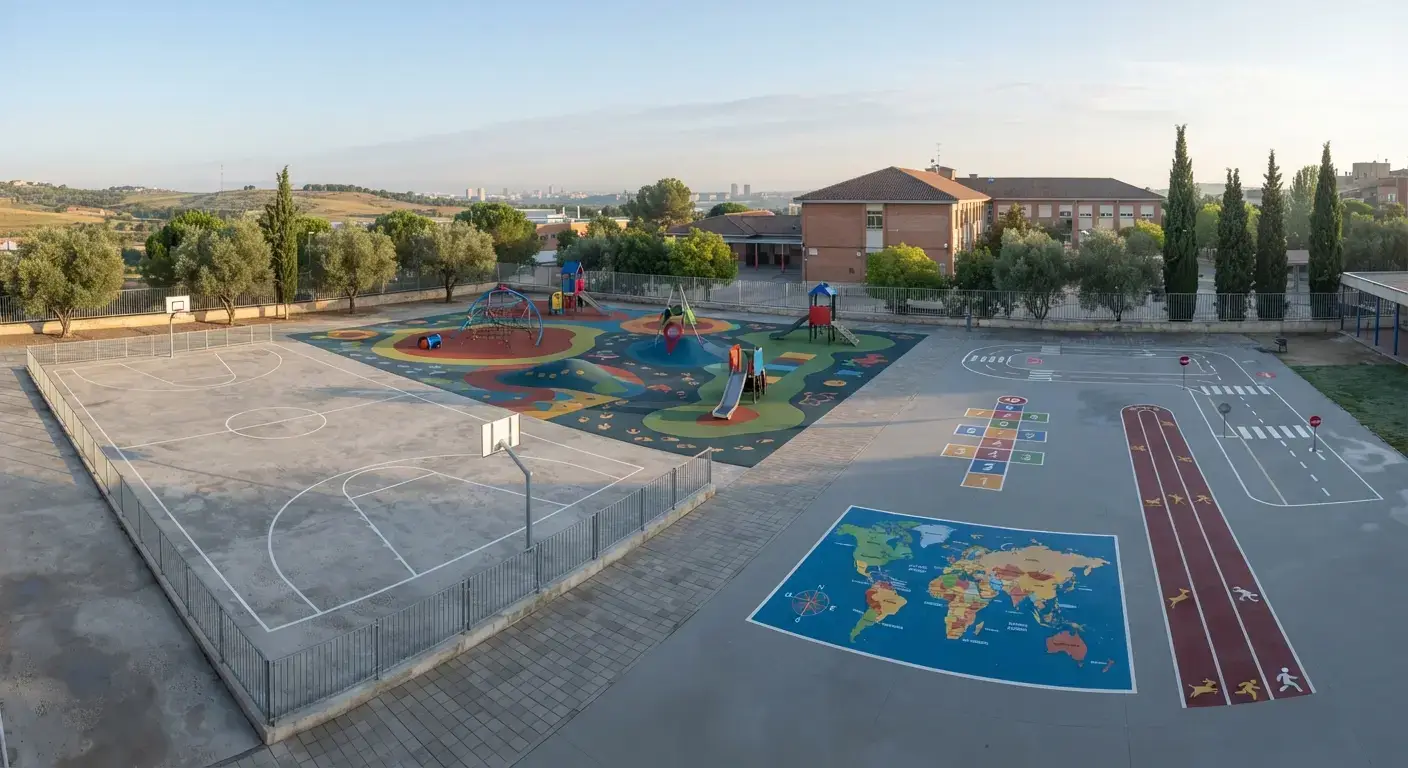

Pavimentos para patios de colegios en Madrid
El pavimento de un patio escolar resuelve dos funciones que piden sistemas distintos. Para la zona deportiva, el estándar es hormigón poroso de 10-12 cm con acabado de resina acrílica: drena a través del propio pavimento, evita charcos y admite marcajes de varios deportes. Para la zona de juegos, caucho amortiguador conforme a la UNE-EN 1177, con el espesor calculado a partir de la altura de caída libre de cada equipo. Los dos se proyectan juntos, porque lo que decide el resultado no es el material de cada zona, sino cómo se resuelve el encuentro entre ellas y si la obra cabe en el calendario escolar.

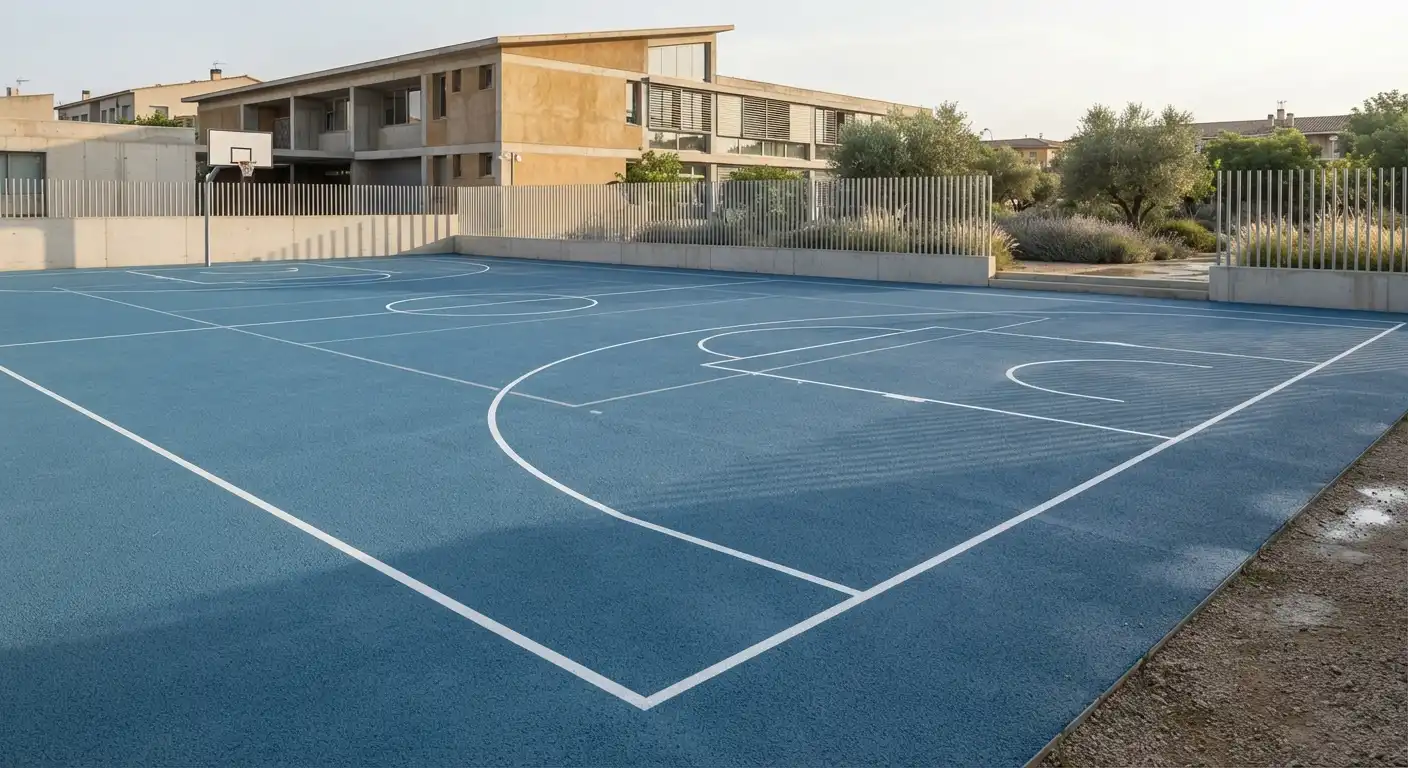

Pavimentos para patios de colegio: zona deportiva y zona de juegos
Tratar el patio como una superficie uniforme es el error más común que encontramos al reformar patios que llevan años deteriorados.
Zona deportiva: hormigón poroso + resina acrílica
- Subbase de zahorra compactada, 20-25 cm. Sustituye al terreno natural o a la base antigua deteriorada.
- Hormigón poroso de 10-12 cm. Losa de poros abiertos que evacúa el agua a través del pavimento: sin charcos y con vuelta al uso rápida tras la lluvia, que en un recreo de 30 minutos es la diferencia entre salir y no salir.
- Acabado de resina acrílica deportiva, con textura antideslizante, en el color que elija el centro.
- Marcajes deportivos con pintura bicomponente sobre el pavimento curado: pintado de líneas en pistas deportivas.
Es también el sistema que resuelve de raíz el polvo y el barro de los patios de tierra o grava, que es el motivo real de la mitad de las reformas que nos piden.
Zona de juegos para colegios: caucho amortiguador
Si hay columpios, trepadores o toboganes con altura de caída libre por encima de 0,6 m, el suelo bajo y alrededor debe ser pavimento amortiguador. Dos sistemas:
- Caucho continuo vertido in situ (base SBR + rodadura EPDM): se adapta a cualquier geometría, no deja juntas abiertas donde tirar del material y permite integrar figuras y juegos en la propia superficie. Pide 24-48 h con la zona cerrada.
- Losetas prefabricadas: más rápidas de colocar, uso casi inmediato y sustitución pieza a pieza.
Cómo se elige. El continuo gana en obra nueva y cuando el diseño del patio importa. La loseta gana cuando la base está sana, el plazo aprieta o interesa poder cambiar una pieza dañada sin tocar el resto. Los dos pueden cumplir la UNE-EN 1177: lo que cambia es cómo envejecen y cómo se reparan. Y un aviso que evita comparaciones falsas: una loseta comprimida de 40 mm no se comporta como 40 mm de caucho vertido; los espesores de los dos sistemas no son intercambiables.

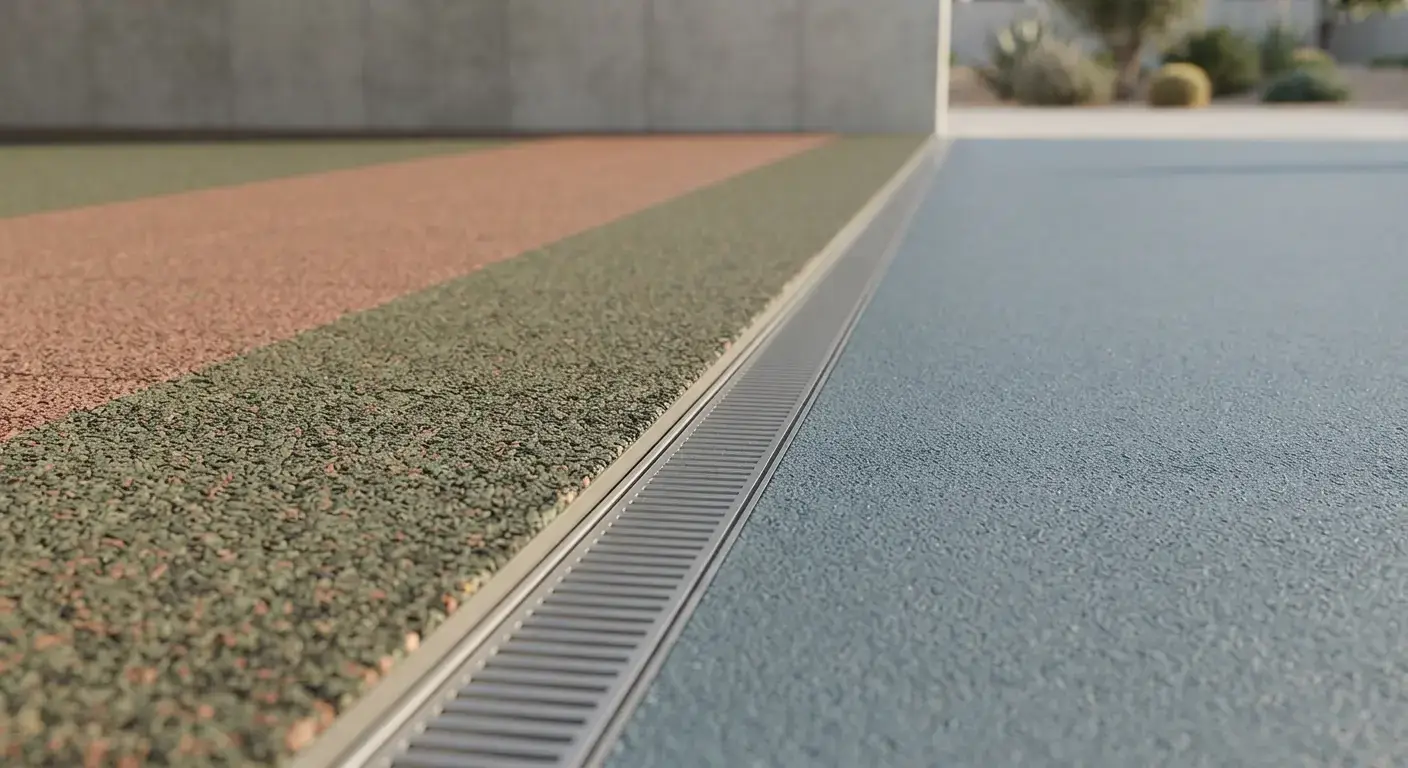

Junta de transición entre caucho y zona deportiva para colegios
Un patio con dos sistemas tiene una línea donde se tocan, y ahí se juega buena parte del resultado:
- Que las cotas terminadas coincidan. Un caucho de 55 mm contra un poroso de 10 cm obliga a resolver el desnivel con rampa de transición o rebajando la base antes.
- Que el agua tenga por dónde irse y no quede represada contra el borde del caucho.
- Que el remate perimetral sea firme: los bordes libres del caucho son lo primero que se levanta con carritos, mochilas y cientos de zapatillas al día.
Si la reforma se hace por fases —zona deportiva un año, zona de juegos al siguiente—, ese encuentro hay que dejarlo previsto en la primera fase. Rehacerlo después cuesta más que preverlo.
¿Tienes un proyecto entre manos?
Cuéntanoslo en 1 minuto. Carolina te llama hoy mismo y, si tiene sentido, en 48-72 horas estamos haciendo la visita técnica.

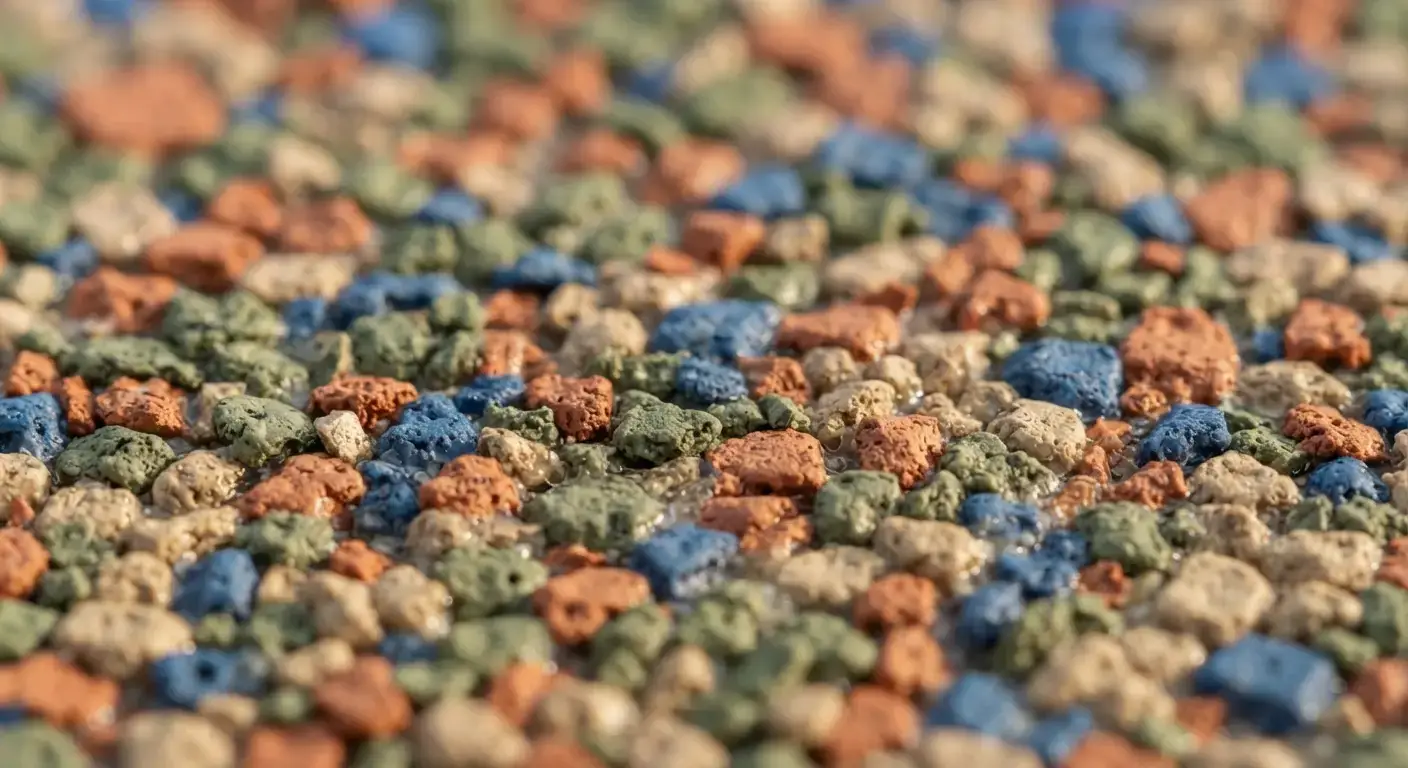

Espesor de caucho para el patio del colegio
Dos preguntas distintas con dos respuestas distintas.
Cuántos metros cuadrados. No es la superficie del equipo: es su zona de seguridad, que fija la UNE-EN 1176 (equipos de juego) y que en un columpio llega hasta dos veces la altura del eje de suspensión por delante y por detrás. Un patio con dos o tres equipos supera con facilidad los 60-80 m² de pavimento amortiguador. Ese cálculo se hace sobre plano en la visita.

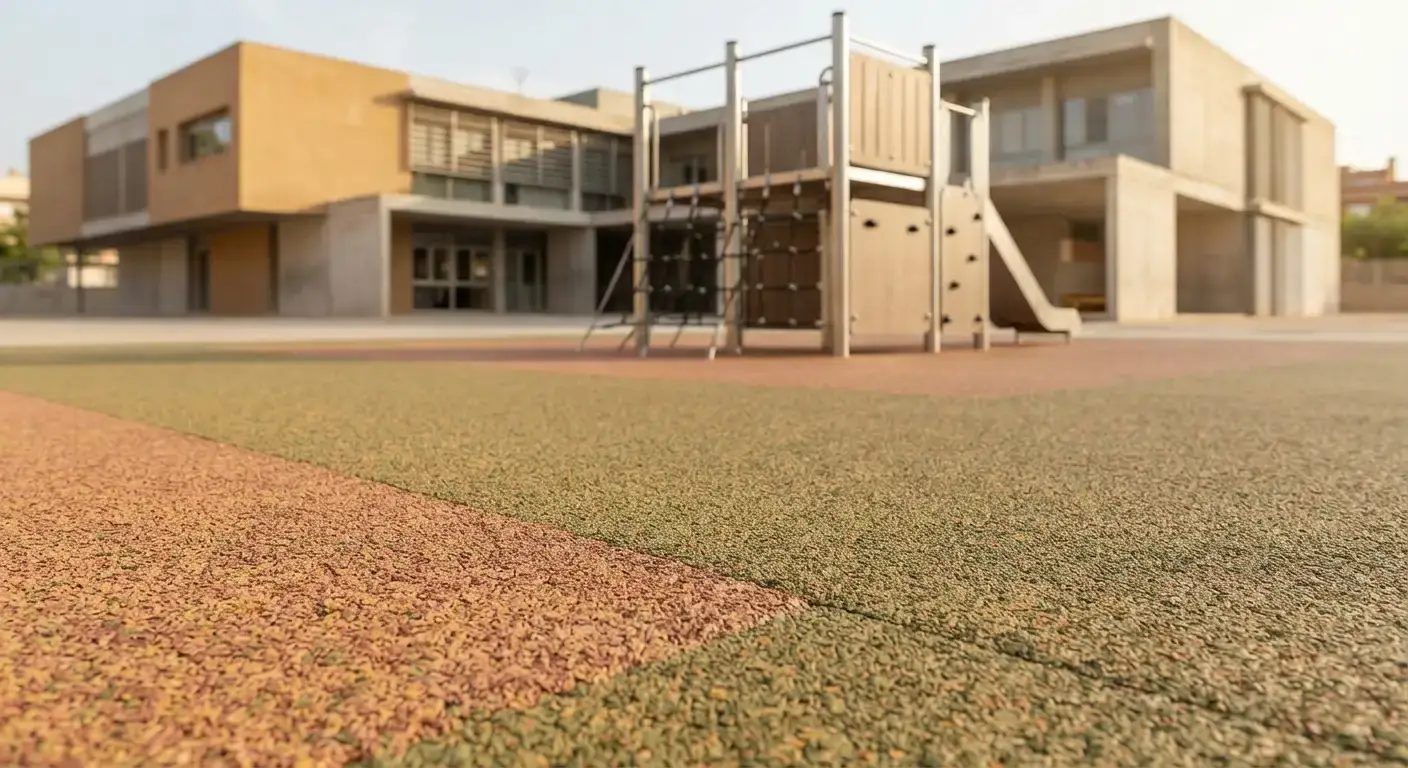

Espesor de caucho para para patios de colegio en Madrid
El espesor lo marca la altura de caída libre del equipo más alto de cada superficie continua. El caso más común de un patio escolar —un tobogán o trepador de 1,5 m— pide 55 mm de caucho continuo bicapa. El criterio completo, altura por altura y con su nota metodológica, vive en una sola página: la normativa UNE-EN 1177 de seguridad. Cómo se mide esa altura, en altura crítica y altura de caída libre.
Y el aviso que más veces hemos tenido que dar en patios ajenos: con un equipo de 1,5 m de altura de caída, instalar 40 mm —el espesor estándar, el más barato y el que aparece por defecto en casi todos los presupuestos— es incumplir. Por eso medimos las alturas de los equipos antes de dar un precio, y no al revés.
| Cuándo | Qué pasa |
|---|---|
|
Enero-marzo |
Visita técnica, medición de equipos y alcance. En centros públicos, el expediente de contratación necesita este margen |
|
Abril-mayo |
Presupuesto cerrado y fecha reservada . Julio se llena en primavera: quien llama en junio compite por los huecos que quedan |
|
Último día de clase |
Retirada de mobiliario y acopio. Con niños dentro no se empieza |
|
Julio |
Demolición y base. Es la fase donde aparecen las sorpresas: solera con más espesor del previsto, arqueta que no estaba en plano, red de riego enterrada |
|
1.ª quincena de agosto |
Pavimentos. Aquí manda el calor |
|
2.ª quincena de agosto |
Marcajes, remates, limpieza, ensayo si procede y entrega del dossier. Es el colchón para lluvia y curado |
Reforma del patio del colegio en verano
Una obra de patio no compite por precio: compite por fecha. Este es el calendario que funciona para entregar antes del 1 de septiembre.
Instalación de caucho continuo en agosto
Lo que de verdad complica un agosto en Madrid. El caucho continuo se extiende entre 5 y 30 °C: con 38 °C a mediodía la mezcla endurece antes de poder reglarla, así que se trabaja a primera hora. Una tormenta de tarde no solo para el vertido: obliga a esperar a que la base seque, y ese día se pierde entero. Por eso la última semana de agosto se reserva y no se programa: es el margen que separa entregar el 30 de entregar el 5 de septiembre.
Lo que tiene que tener preparado el centro. Llaves y una persona localizable en agosto —el fallo más habitual, porque el equipo directivo también está de vacaciones—; punto de agua y de luz; acceso para camión y contenedor, con el ancho de portón comprobado; el patio vacío de mobiliario; y los colores decididos antes de empezar, porque un color no se elige el día del vertido.
Y la entrega. El patio no se entrega solo pavimentado: se entrega con el dossier —fichas técnicas, declaración de conformidad, declaración REACH, plano de zonas con espesores y garantía escrita—, que es lo que el centro enseña si alguien pregunta antes de que los alumnos usen la instalación. El ensayo HIC in situ, cuando el centro o el pliego lo requieren, se contrata con laboratorio acreditado y va como partida propia del presupuesto.
Reforma de patios para colegios públicos, concertados y privados
Qué sistema va en cada espacio de un centro educativo —patio, aula, sala de psicomotricidad— está resuelto en caucho para colegios y guarderías.
Presupuesto aprobado por la administración o por el titular, documentación completa para justificar el gasto y una fecha innegociable: terminado antes del 1 de septiembre. Planificamos con ese objetivo desde la primera visita.
Más margen de acabado y más metros: zona deportiva más zonas de juego tematizadas con figuras y juegos integrados en el EPDM de color.
El patio tiene poco componente deportivo y el interior pesa tanto como el exterior: aula, gateo y psicomotricidad tienen sus propios criterios, desarrollados en suelo de guardería.
Mismo nivel de expediente que un parque público. Lo gestionamos junto con la obra, sin que el centro tenga que coordinarse con laboratorios.
Normativa aplicable al patio de un colegio
Para la zona deportiva, el Consejo Superior de Deportes — Normas NIDE publica las especificaciones de instalaciones deportivas. Con el patio ya en servicio, la conservación del caucho entra en el calendario de inspección de juegos infantiles.
Normativa UNE-EN 1177 de seguridad
Define el ensayo HIC del caucho y sus dos criterios, HIC ≤ 1000 y aceleración máxima ≤ 200 g . No tabula espesores de caucho; el espesor que cubre cada altura lo declara el fabricante y lo confirma el ensayo HIC sobre el sistema instalado.
UNE-EN 1176 (equipos de juego)
Los equipos y su zona de seguridad: es la que dice cuántos metros cuadrados hay que cubrir: los equipos de juego infantil no llevan marcado CE ; lo que se pide al proveedor es la declaración de conformidad y la altura de caída libre declarada.
Superficie deportiva: UNE-EN 14877 en exterior, UNE-EN 14904
Superficie deportiva: UNE-EN 14877 en exterior, UNE-EN 14904 en cubierto. El patio es una instalación al aire libre, así que la referencia es la UNE-EN 14877 ; confundirlas es un error frecuente en memorias y pliegos.
Reglamento REACH (CE 1907/2006) — restricciones de sustancia
Reglamento REACH (CE 1907/2006) — restricciones de sustancias en el caucho de entorno infantil, con declaración del fabricante en cada partida.
Servicios relacionados para centros educativos
Trabajamos en toda la Comunidad de Madrid: servicio en la Comunidad de Madrid.
Caucho para colegios y guarderías
Qué sistema va en cada espacio del centro.
Suelo de guardería
Escuelas infantiles de 0-3: aula, gateo y psicomotricidad.
Pintado de juegos en el patio
Rayuelas, circuitos y contenidos didácticos sobre el pavimento existente.
Pistas polideportivas para colegios
Pista multideporte con fichas NIDE del CSD.
Hormigón poroso drenante
La base drenante de la zona deportiva.
Suelo de caucho para zonas de juego infantil
Sistema y ejecución.
Pavimentos deportivos en Madrid
Catálogo completo.
Zonas donde trabajamos
Desde nuestra sede en Pl. Gobernador 2 de Pozuelo de Alarcón cubrimos toda la Comunidad de Madrid. Estas son las 15 zonas en las que más trabajamos:
Preguntas frecuentes sobre el pavimento de un patio de colegio
¿Qué pavimento es el más adecuado para un patio de colegio?
Depende del uso de cada zona. Para la zona deportiva lo habitual es hormigón poroso de 10-12 cm con acabado de resina acrílica: drena a través del pavimento, aguanta el uso intensivo y admite marcajes de varios deportes. Bajo los equipos de juego hace falta caucho de seguridad conforme a la UNE-EN 1177, con el espesor calculado según la altura de caída libre del equipo más alto.
¿Cuándo hay que contratar para que el patio esté listo el 1 de septiembre?
En primavera. Una reforma de 300-600 m² se ejecuta en 2 a 4 semanas y cabe de sobra en julio y agosto, pero julio se llena en abril y mayo: quien llama en junio compite por los huecos que quedan. El orden que funciona es visita técnica entre enero y marzo, presupuesto cerrado y fecha reservada en abril o mayo, obra a partir del último día de clase y última semana de agosto reservada para remates, curado y márgenes por lluvia.
¿Es obligatoria la normativa UNE-EN 1177 en patios de colegio?
Si el patio tiene equipos de juego (columpios, trepadores, toboganes), el pavimento bajo esos equipos debe cumplir la UNE-EN 1177 de absorción de impactos, y los equipos, la UNE-EN 1176. No son leyes, pero son el estándar contra el que se juzga si el patio era seguro: el incumplimiento deriva en responsabilidad civil del centro ante un accidente. El dossier documental —declaración de conformidad del material y, cuando se contrata, informe del ensayo HIC— es lo que acredita el cumplimiento.
¿Se puede pavimentar solo una parte del patio sin reformar todo?
Sí. Trabajamos por zonas: renovamos únicamente la zona deportiva, la zona de juegos o ambas según la necesidad y el presupuesto del centro. La clave es que los encuentros entre zonas queden bien ejecutados —junta o rampa de transición— para evitar tropiezos y garantizar la durabilidad de cada sistema.
¿Qué documentación entrega Pavigut tras instalar el pavimento en un colegio?
Entregamos las fichas técnicas de los materiales, la declaración de conformidad del caucho con la UNE-EN 1177, la declaración REACH, el plano de zonas con espesores, la garantía escrita de 2 años en mano de obra y el presupuesto cerrado que sirvió de contrato. El informe de conformidad del material va siempre incluido; el ensayo HIC in situ con laboratorio acreditado se presupuesta como partida propia, porque lo ejecuta un tercero.
¿Puede el pavimento poroso del patio aguantar camiones o vehículos de emergencia?
El hormigón poroso correctamente dimensionado —10-12 cm sobre subbase de zahorra compactada de 20-25 cm— admite tráfico ligero y el paso ocasional de un vehículo de emergencia. Para patios con acceso habitual de vehículos pesados hay que reforzar el paquete de firme. Lo evaluamos en la visita técnica previa al presupuesto.
